功率分析儀詳解：諧波測量的解析(3)
前兩節，我們介紹了THD的定義以及FFT在不同的輸入條件下，會有不同的結果。我們可以把測試信號分成兩類，一種是供電的工頻信號，一種是其它信號。前一種信號是固定頻點的周期變化的信號，后一種信號就可以是類似變頻器輸出的PWM信號。

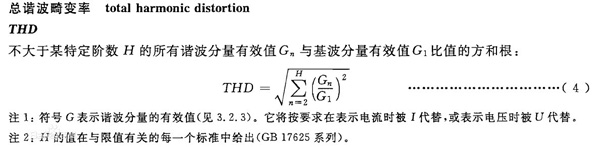

固定頻點的周期變化的信號，我們可以通過固定輸入條件的FFT變化來進行諧波分析，依照IEC61000-4-7標準（對應國標是：《GBT--17626.7-2008電磁兼容 試驗和測量技術 供電系統及所連設備諧波、諧間波的測量和測量?jī)x器導則》）FFT頻譜分辨率為5Hz，那么50Hz工頻信號就會得到10條譜線，根據IEC61000-4-7標準，通常把諧波頻點對應的諧波有效值和相鄰的2個譜線的平方和開根號值為對應頻點的諧波子組的有效值。大家看到了，標準里面規定得很細，連諧波子組的計算公式都寫出來了，根據IEC61000-4-7標準得到的諧波有效值其實是特定頻率下，特定頻譜分辨率的諧波子組的有效值。針對工頻信號，國內國外的標準都是按照這個方式計算諧波并進行比較的。由于工頻信號的一次諧波頻率基本固定，所以IEC61000-4-7標準規定了它的THD公式是：

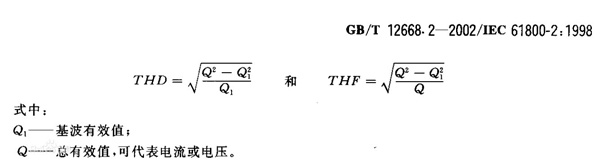

而類似變頻器輸入的PWM信號，由于其本身含有很豐富的高頻成分，用FFT去把每次高頻諧波都轉換出來比較并不合適。比如變頻器輸出基波頻率為20Hz時，載波頻率有可能搞定100KHz。我們分析信號的諧波，如果按20Hz為基波進行諧波分析，那需要分析5000次諧波才能分析道100KHz，而100KHz載波的情況下，200KHz，300KHz甚至到1MHz都會有很豐富的諧波。所以這時就會發現，用IEC61000-4-7標準的公式來分析PWM信號的諧波需要分析幾萬次甚至幾十萬次才能基波還原真實的THD。這個計算量太龐大了，并不適合實際測試應用。因而針對變頻器等類似的輸出信號，在《GB/T12668.2-2002調速電氣傳動系統 一般要求 低壓交流變頻電氣傳動系統額定值的規定》中規定了另外一種THD計算公式：
IEC61000-4-7標準的諧波總量是把各次諧波累加起來，而GB/T12668.2標準里面的諧波總量是信號的有效值減去基波有效值。兩種方式從理論上來說都是正確的，分別適用于不同的領域。
PA6000同時支持這兩種THD的計算！它用世界最強的諧波分析功能完美詮釋“PA6000值得你擁有”！
PA6000值得你擁有！
下一次具體介紹多路FFT的應用意義，敬請關注。
