高頻小毛刺的測量與刷新率有什么關系？
所謂高頻小毛刺噪聲，是指在波形上面看到的那些亂的小細線。
在測試時，像一些刷新率低的示波器，如泰克1000系列的示波器，由于刷新率低，采集疊加的幀數不夠，所以能看到少數的雜亂小細線。而一些刷新率較高的示波器，像ZDS2022（刷新率高達33萬幀/秒），和安捷倫的MSO3000系列示波器（刷新率最高1M幀/秒），因為采集疊加的波形幀很多，此時無數的雜亂小細線疊加在一起就形成了整條淡淡的線甚至是一片分不清的波形(而不是少數的雜亂小細線)。因為雜亂小細線在主波形上下等概率分布，當疊加次數少時（刷新率低），能看到雜亂小細線；而當疊加次數高時（刷新率高），無數小細線疊加在一起就成了整條線或者一片波形。
通過增加【觸發釋抑】的時間可降低波形刷新率。如圖1.2、圖1.3所示是不同波形刷新率觀測到的小毛刺。

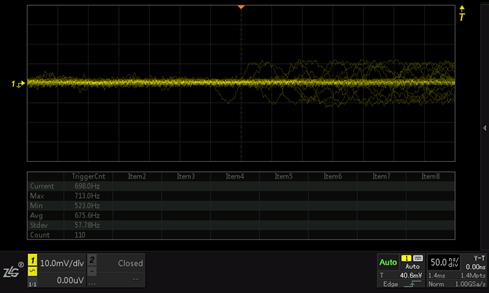

圖1.2低波形刷新率（700幀/秒）

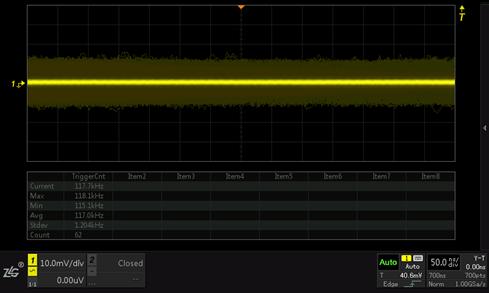

圖1.3高刷新率（117,000幀/秒）
