ZDS2022解碼波形教您如何解決問題
南京某公司在使用我們的M287-128WIArm9?核心板研發一款車載設備產品，需要使用M287-128WI核心板的串口與客戶外購的車載設備對接通訊。這款外購車載設備給的串口設置參數為：波特率9600；數據位8位；停止位0；校驗位無。于是客戶把M287-128WI的串口配置按照以上參數進行配置，并進行通訊。但是整個通訊過程中，M287-128WI接收外購車載設備的串口數據一直出現數據丟包的情況，并多次質疑M287-128WI串口驅動存在BUG。我公司軟件工程師對軟件驅動進行逐一排查，但一直未找到問題的根源，于是決定上門進行支持！
到了現場，我們在假設軟件沒有BUG的情況下，那么尋找問題思路就轉到外購的車載設備串口總線的實際信號，因?yàn)樾盘柌ㄐ问菙?shù)據分析的直接源頭，是問題本質的反映。于是使用致遠ZDS2022示波器觀察外購的車載設備串口信號波形情況，在高達330Kwfms波形刷新率下，打開一鍵余輝功能，并沒有發現異常信號，這說明串口上是沒有干擾信號的，符合串口的電氣規范。

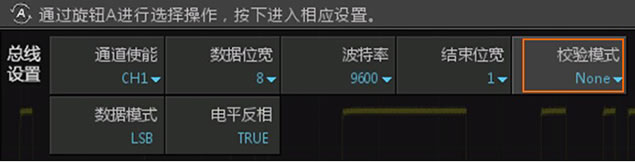

接下來就是要利用ZDS2022示波器的串口協議解碼功能對數據流進行分析。按照設備的資料，將ZDS2022示波器參數配置為：波特率設置為9600；數據位為8位；停止位為0；校驗位為無（注意RS232 電平跟 TTL的232 電平是相反的，如果測試RS232電平，需要將電平設置為反相，需要設置為TRUE），設置結果詳見圖1。
ZDS2022示波器輸入?yún)?shù)設置完后，會對波形自動解碼。但問題來了，出現了如圖2中解碼的界面。很明顯，圖2中有一段信號ZDS2022示波器并沒有有效解碼，這到底是怎么回事呢？

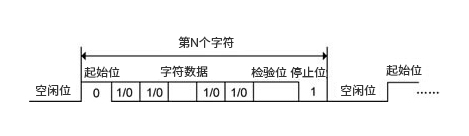

UART協議的幀包格式主要包含四個段：開始位、數據段、校驗位（可有可無）和停止位。停止位的位數可以設置為1位或者2位，數據值為1。

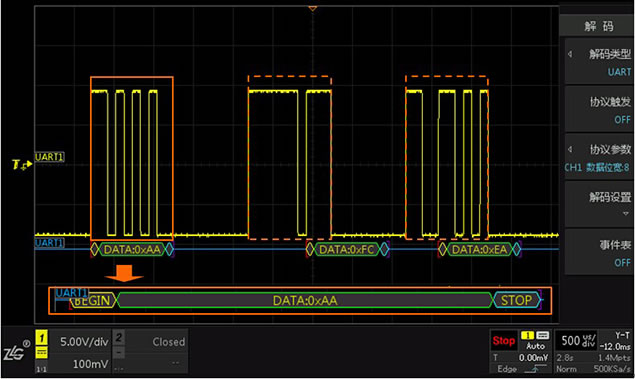

外購車載設備肯定是UART協議，而且波特率確定是9600，數據位寬也是確定的，但為什么沒有正確解碼呢？我們先假設如圖4中橙色實線框中解出來的數據是正確的，并可知解碼數據包含起始位、數據位和停止位。由于該協議波特率和位寬固定，所以猜測一幀的長度大約為1ms，在圖4實線框中波形后面出現一段空閑電平，然后出現一個上升沿，我們假設該上升沿后為起始位，根據猜測，一幀的長度大約為1ms，確定可能的停止位，如圖4中橙黃色虛線框內波形，很明顯，該停止位根本就不符合邏輯，起始位為邏輯0（表現為高電平），停止位應該為邏輯1（表現為低電平），所以該停止位是無效的，故該幀沒有有效解碼。同樣，第二個虛線框中的協議波形也是一樣，猜測可能停止位設置不符合邏輯，造成ZDS2022示波器沒能有效的對波形進行解碼。

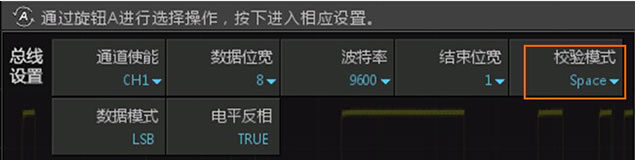

我們觀察到，兩個虛線框中可能的UART幀的結束位全都表現為高電平（與可能的開始位是相同的邏輯0），該特征表明可能存在一個校驗位。我們假設該協議中包含一個校驗位，在圖4中橙色虛線框波形中，原來可能的邏輯0（表現為高電平）的停止位就變成了邏輯0的校驗位，如此一來，原來的停止位就變成邏輯1（表現為低電平）了。并根據之前觀察的波形特征來看，兩虛線框中可能的結束位全都是邏輯0，而正好符合Space（邏輯總為0，與開始位的邏輯相同）的特征。根據假設，重新對ZDS2022示波器UART協議進行了參數設置，增加一位Space的校驗位。

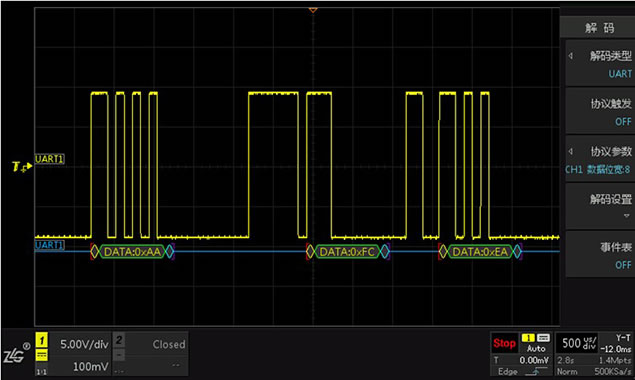

當添加一位校驗位后，我們得到如圖6的解碼界面，該UART協議已經正確解碼！

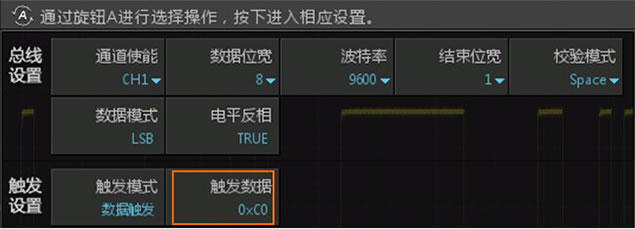

在確認串口設置（波特率9600；數據位8位；停止位0；校驗位Space）后，由于ZDS2022示波器不僅具有強大的協議解碼功能，同時支持21種協議觸發功能。將ZDS2022協議觸發設置成ON，可對協議觸發參數進行設置，由于設備的幀協議已經明確標示，數據幀中會存在0xEE，0xC0開頭的數據和0xCC結尾的數據，將觸發模式設置為數據觸發，觸發數據設為0xC0。如圖7所示。

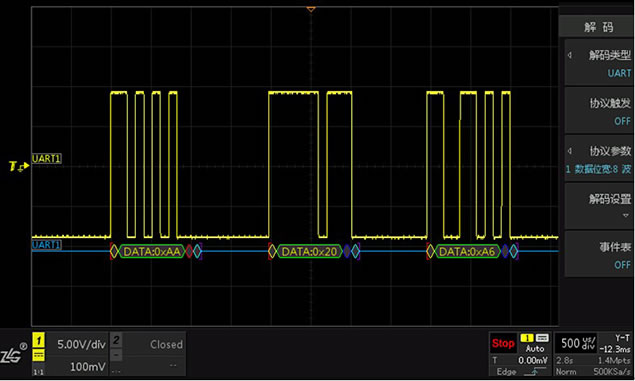

協議觸發參數設置完成后，得到圖8的協議觸發波形，由圖可見，觸發點已精確觸發在0xC0處，定位迅速，十分準確！由此成功的數據觸發操作，再次驗證了對該協議的各種參數設置的正確性。
借助ZDS2022示波器強大的協議解碼功能，我們已經分析清楚了設備的串口通訊的協議設置情況（波特率9600；數據位8位；停止位0；校驗位Space），而非之前的提到的串口設置參數（波特率9600；數據位8位；停止位0；校驗位無）。下一步是就解決i.MX28X的通訊串口驅動問題。由于i.MX28X處理器的串口外設不支持Space校驗位設置，通訊過程中，驅動對校驗失敗的數據進行丟棄處理，因此就造成文章開頭的丟數據的原因。通過驅動軟件修改，拋棄串口校驗功能，將原來丟棄的數據強制轉發給應用程序，成功地接收了設備發送過來的串口數據。
在項目軟件開發過程中，經常會碰到了各種各樣的通訊設備通訊失敗問題，可以使用ZDS2022示波器的21種協議觸發與解碼功能對原始信號分析，而且21種協議觸發與解碼功能完全免費開放。如本文中用到UART協議分析，支持多種參數設置，不僅包括奇校驗、偶校驗、Mark、Space和None 這5種校驗?zāi)Ｊ?，還包括開始位與數據觸發模式。詳細的參數設置幫您精準分析協議，快速定位問題，大膽做出假設，迅速解決問題，值得信賴！
當問題解決后，您收獲的不僅是體驗到了ZDS2022協議觸發與解碼的功能的強大，更重要的是您收獲了一個解決問題的推理思維！
